型钢轧机主传动装置的作用是将电动机的运动和扭矩传递给轧辊。他一般由减速机,齿轮座,连接轴和联轴节(器)等部位组成。

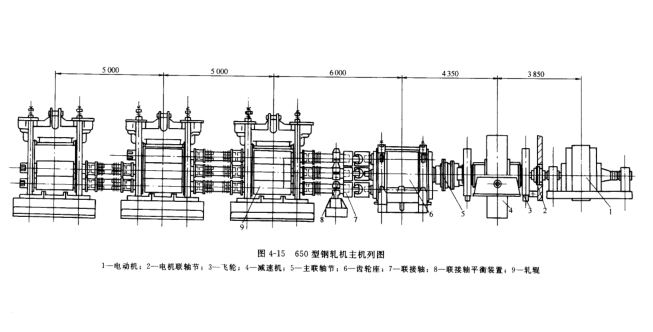

图4-15所示为650型钢轧机主机列图,电动机1的运动和力矩通过电动机连轴节2,减速机4,朱连轴节5,齿轮座6和连接轴7传递给轧辊9,在此传动中设置了飞轮3及联轴节平衡装置8.
(一)减速机
减速机的作用是将电动机较高的转速变成轧辊所需的转速,当轧辊转速小于200~250r/min时,在主传动中设置减速机。
(二)齿轮座
当工作机座的轧辊由一个电机带动时,采用齿轮座将电动机或减速机传来的运动和力矩分配给三个轧辊,在型钢轧机上采用中间齿轮为主动。
(三)连接轴
轧钢机齿轮座,减速机,电动机的运动和力矩,都是通过联接轴传递给轧辊。型钢轧机一般采用梅花接轴和联合式接轴。对速度较高的小型轧机和线材轧机,虽然轧辊调整量不大,但考虑到能在高速下平纹地运转,一般采用齿式接轴。
(四)联轴器(节)
连轴节包括电机连轴节和铸连轴节。电机连轴节用来连接电动机与减速机的传动轴,而 主连轴节则用来连接减速机与齿轮座得1传动轴,用途广泛的是齿轮连轴节。
