轧钢设备包括轧制,精整和辊道等设备。根据各种机械设备不同的用途,可以分为主要设备和辅助设备两大类,主要设备是使轧件在轧辊中实现塑性变形(即轧制工序)的机械,一般称为主机或主机列。辅助设备是用来完成其他辅助工序的机械,如剪切机,矫直机,辊道,卷取机等。

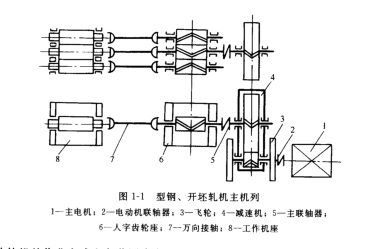

轧钢机主机列通常由主电机,主传动,工作机座三部分组成(见图1-1)
主电机的形式主要根据轧机在工作中调速需要而定。包括不需要调速的异步交流电机;需要调速的直流电机;用变频装置调速的交流电动机等。主电机的容量主要根据轧机的生产率和用途可以在极广泛的范围变动,从及时千万到几千千瓦。现代化的初轧机,一台主电机容量达2500~7000KW,而某些精密箔带轧机,其主电机容量只有10KW左右。
主传动一般由减速机,人资齿轮座,主联轴器等传动装置组成。在主传动中是否采用飞轮,应当从轧机的作业方式和负荷图决定。

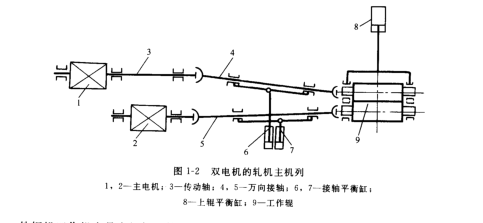

在某些大轧机上,如二辊可逆式初轧机,四辊可逆式钢板轧机,住颤动中设有减速机和齿轮箱(见图1-2),每一个工作辊都用一个单独电动机驱动。这不仅大大简化了设备,而且更重要的是解决了制造特大功率电动机带来的许多困难。
轧钢机工作机座是由机架,轧辊,轧辊轴承及压下平衡装置等组成,这些零部件的形式和结构主要决定于轧机的用途。
